Amber Mill H HASS — Bloc Céramique Hybride CFAO HT C12 — Sans Cuisson — Boîte de 5

Présentation générale : la céramique hybride usinable de HASS

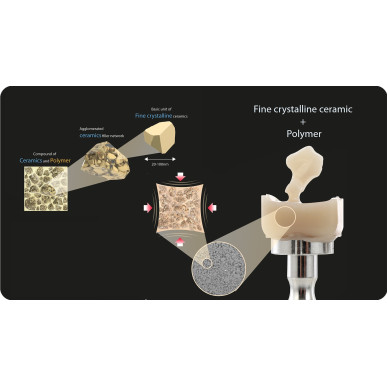

Amber Mill H est un bloc de céramique hybride pour CFAO (CAD/CAM) : un matériau dans lequel des particules de céramique cristalline fine, de 20 à 100 nanomètres, sont agglomérées en un réseau de charges puis liées chimiquement à une matrice polymère. Il se travaille comme un bloc composite — usinage, polissage, collage, sans aucune cuisson — tout en affichant, selon le fabricant, une résistance et une précision de bords supérieures à celles des matériaux hybrides conventionnels.

HASS le classe parmi les matériaux de restauration à base de polymère (ISO 4049, type 1, classe 2, groupe 2) et le distingue explicitement des deux grandes familles du marché : les résines nano-céramiques et les réseaux céramiques infiltrés de polymère (PICN). Sa base cristalline lui donne une particularité rare dans la catégorie : il accepte indifféremment le mordançage à l'acide fluorhydrique ou le sablage avant collage.

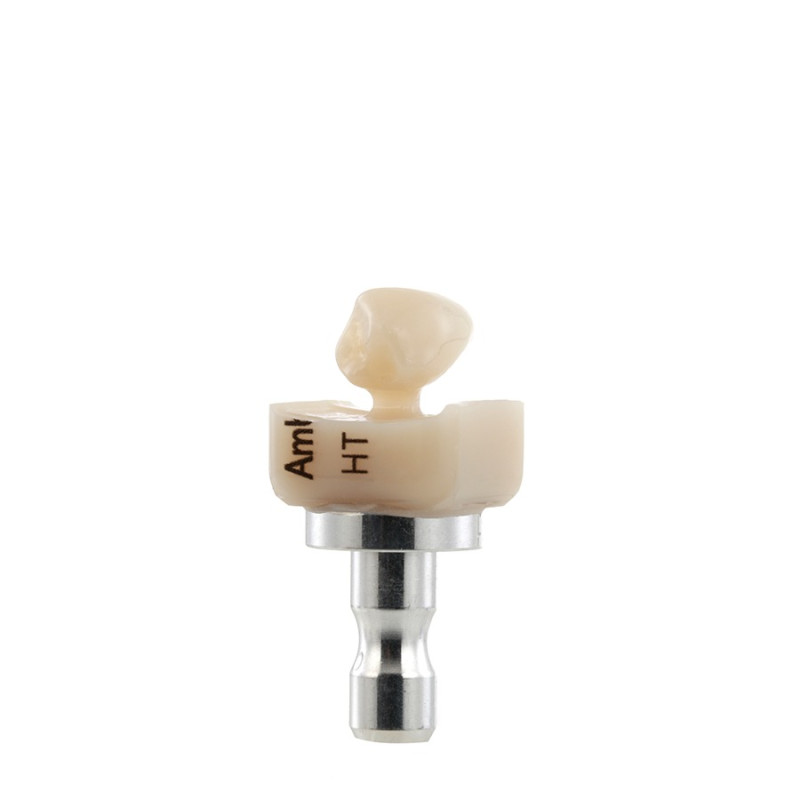

Le bloc HT C12 (12 × 10 × 15 mm), livré par boîte de 5 sur mandrin métallique, est dimensionné pour les inlays, les onlays et les couronnes unitaires antérieures et prémolaires. En haute translucidité, il laisse passer environ 35 % de la lumière : un atout esthétique, et surtout un atout pour la photopolymérisation de la colle à travers la restauration.

Pourquoi choisir Amber Mill H ?

La restauration se pose dans la séance. Pas de cristallisation, pas de four, pas de refroidissement : la pièce sort de l'usineuse, se polit et se colle. Sur un onlay, c'est environ une demi-heure gagnée par rapport à une vitrocéramique à cristalliser.

Deux protocoles de collage au choix. La plupart des blocs hybrides imposent le sablage. Selon HASS, Amber Mill H conserve une adhésion élevée après un simple mordançage à l'acide fluorhydrique à 5 %, ce qui vous laisse reprendre le protocole que vous maîtrisez déjà pour vos vitrocéramiques. Le sablage à l'alumine reste possible si vous le préférez.

Une colle mieux polymérisée. Avec environ 35 % de transmission lumineuse en HT, contre 30 % pour un hybride haute translucidité conventionnel (données HASS), davantage de lumière atteint le joint de colle : l'adhésion initiale est plus élevée et, d'après le fabricant, le temps d'insolation peut être réduit.

Des restaurations qui restent en place. HASS mesure 75 MPa de résistance à la traction indirecte, une valeur que le fabricant relie à un moindre risque de descellement.

Des limites nettes en sortie d'usinage. L'écart marginal moyen mesuré par HASS est de 47,6 µm, contre 55,3 µm pour une résine nano-céramique de comparaison. Le matériau s'écaille peu et s'usine aussi bien sous irrigation qu'à sec.

Un état de surface qui dure. La petite taille des cristallites limite la perte de matière à l'essai de brossage (ISO/TR 14569-1), et le bloc reproduit la fluorescence et l'opalescence de la dent naturelle.

Indications cliniques

• Inlays
• Onlays
• Couronnes unitaires antérieures
• Couronnes unitaires sur prémolaires

Contre-indications du fabricant : couronnes sur molaires, bridges, préparations sous-gingivales très profondes, bruxisme. Pour une couronne molaire ou un bridge, orientez-vous vers un disilicate de lithium comme Amber Mill ou vers la zircone.

Épaisseurs de préparation recommandées : 1 mm pour un inlay ou un onlay ; pour une couronne antérieure, 1,0 mm à la limite cervicale, 1,2 mm en vestibulaire et 1,5 mm au bord libre.

Avantages techniques détaillés

Matériau	Céramique hybride : céramique cristalline fine (particules de 20 à 100 nm) et matrice polymère, liées par un agent de couplage
Classification	ISO 4049 — type 1, classe 2, groupe 2
Fabricant	HASS Corp., Gangneung (Corée du Sud) — marquage CE 2195
Format	Bloc C12 — 12 × 10 × 15 mm, sur mandrin métallique
Conditionnement	Boîte de 5 blocs
Translucidité	HT (haute translucidité) — transmission lumineuse d'environ 35 %
Teintes en stock	A1, A2, A3 (gamme HT HASS : A1, A2, A3, B1)
Résistance à la flexion biaxiale	Environ 190 MPa (ISO 6872, données HASS)
Résistance à la flexion 3 points	Environ 204 MPa (ISO 4049, données HASS)
Résistance à la traction indirecte	75 MPa (données HASS)
Absorption d'eau / solubilité	Inférieures à 40 µg/mm³ et à 7,5 µg/mm³
Usinage	Sous irrigation ou à sec
Cuisson	Aucune — ne jamais passer au four
Conservation	3 ans, entre 0 et 40 °C

Conseils d'utilisation

Usinage. Sélectionnez dans votre logiciel une stratégie pour matériau hybride ou composite. Amber Mill H s'usine sous irrigation ou à sec ; des fraises en bon état suffisent à obtenir des bords nets.

Finition et polissage. Sectionnez la tige, régularisez, puis polissez mécaniquement jusqu'au brillant avec des instruments de polissage pour composite et céramique. Pour caractériser la restauration, HASS prévoit un glaçage à l'aide d'une résine — jamais de glaçure céramique.

Ne passez jamais le matériau au four. La matrice polymère ne supporte aucune cuisson : ni cristallisation, ni glaçure, ni maquillants céramiques.

Collage, option 1 — acide fluorhydrique. Mordancez l'intrados à l'acide fluorhydrique à 5 % pendant 60 secondes, rincez abondamment et séchez. Appliquez un silane et laissez sécher 20 secondes, ajoutez un adhésif si votre protocole le prévoit, puis assemblez avec une colle composite auto ou photopolymérisable.

Collage, option 2 — sablage. Sablez l'intrados à l'alumine de 25 à 50 µm sous 2 bars, nettoyez à l'éthanol ou aux ultrasons, séchez soigneusement, puis appliquez silane et colle comme précédemment.

Erreurs à éviter. Dépasser le temps de mordançage, qui rend la surface cassante ; indiquer le matériau pour une couronne molaire ou chez un patient bruxomane ; réutiliser un bloc entamé.

Conservation. Trois ans dans l'emballage fermé, entre 0 et 40 °C, à l'abri de l'humidité, de la chaleur et de la lumière directe.

Comparaison intelligente : Amber Mill H, VITA ENAMIC et les autres blocs hybrides

Trois familles de matériaux se partagent le marché des blocs « hybrides » sans cuisson. Elles ne se valent pas, et le bon choix dépend de l'indication.

• Les réseaux céramiques infiltrés de polymère (PICN), dont VITA ENAMIC est le représentant : une céramique feldspathique (86 % en poids) infiltrée par un polymère (14 %), avec une résistance à la flexion de 150 à 160 MPa et un module d'élasticité de 30 GPa selon la notice VITA.
• Les résines nano-céramiques, ou composites CFAO, comme Cerasmart 270 ou Lava Ultimate : une matrice résine chargée de nanoparticules.
• Amber Mill H : des particules de céramique cristalline fine agglomérées, liées chimiquement à un polymère.

Mesure	Amber Mill H	PICN	Résine nano-céramique
Flexion biaxiale (ISO 6872)	190 MPa	140 MPa	170 MPa
Flexion 3 points (ISO 4049)	204 MPa	148 MPa	176 MPa
Traction indirecte	75,2 MPa	66,8 MPa	65,2 MPa
Cuisson	Aucune	Aucune	Aucune

Mesures comparatives réalisées par le service R&D de HASS (données internes) sur des matériaux de comparaison que le fabricant ne nomme pas.

Amber Mill H est-il un équivalent de VITA ENAMIC ? Il répond au même besoin — une restauration esthétique usinée et collée en une séance, sans four — mais ce n'est pas le même matériau, et ses indications sont plus étroites. VITA ENAMIC est indiqué par son fabricant pour les couronnes postérieures, les facettes, les table tops et les couronnes implanto-portées ; Amber Mill H se limite aux inlays, aux onlays et aux couronnes antérieures et prémolaires. En contrepartie, HASS annonce une résistance à la flexion supérieure et laisse le choix entre acide fluorhydrique et sablage, pour un coût par restauration sensiblement plus bas.

Face au disilicate de lithium (Amber Mill, Rosetta SM). La vitrocéramique offre une résistance plus de deux fois supérieure et des indications plus larges — couronnes molaires, bridges de 3 éléments — mais elle demande un cycle de cristallisation et un four. La céramique hybride gagne sur le temps et la simplicité.

Face au composite direct. Pour une cavité étendue, un onlay usiné dans un matériau polymérisé industriellement offre une homogénéité qu'un composite stratifié en bouche n'atteint pas, sans retrait de polymérisation dans la cavité.

Questions fréquentes sur Amber Mill H

Amber Mill H est-il équivalent au VITA Enamic ?

Les deux sont des blocs hybrides céramique-polymère usinés puis collés sans cuisson, mais leur structure diffère : VITA Enamic est un réseau de céramique feldspathique infiltré de polymère (PICN), Amber Mill H une céramique cristalline fine liée à une matrice polymère. Les indications aussi : Amber Mill H couvre les inlays, les onlays et les couronnes antérieures et prémolaires, pas les couronnes molaires.

Faut-il cuire ou cristalliser Amber Mill H ?

Non, jamais. Le matériau est livré dans son état final : il s'usine, se polit et se colle. Un passage au four détruirait la matrice polymère.

Peut-on réaliser une couronne sur molaire en Amber Mill H ?

Non. Les couronnes molaires figurent parmi les contre-indications du fabricant, comme les bridges et le bruxisme. Les couronnes sont limitées aux dents antérieures et aux prémolaires ; les inlays et onlays restent indiqués.

Comment coller Amber Mill H : acide fluorhydrique ou sablage ?

Les deux sont validés par HASS. Soit un mordançage à l'acide fluorhydrique à 5 % pendant 60 secondes, soit un sablage à l'alumine de 25 à 50 µm sous 2 bars ; dans les deux cas, on applique ensuite un silane, que l'on laisse sécher 20 secondes, puis une colle composite.

Quelle est la résistance d'Amber Mill H ?

Environ 190 MPa en flexion biaxiale, 204 MPa en flexion 3 points et 75 MPa en traction indirecte, selon les données du fabricant.

Peut-on usiner Amber Mill H à sec ?

Oui. Le matériau s'usine sous irrigation ou à sec.

Comment polir et caractériser une restauration en Amber Mill H ?

Par polissage mécanique, avec des instruments pour composite et céramique hybride. Si une caractérisation est souhaitée, HASS prévoit un glaçage à base de résine, sans cuisson.

Quelle différence entre une céramique hybride et un disilicate de lithium ?

La céramique hybride contient un polymère : elle ne se cuit pas et s'usine vite, mais sa résistance est d'environ 200 MPa. Le disilicate de lithium est une vitrocéramique à cristalliser au four, qui dépasse 400 MPa et couvre les couronnes molaires et les petits bridges.

Quels formats et quelles teintes existe-t-il ?

Nous proposons le bloc HT C12 (12 × 10 × 15 mm) en A1, A2 et A3, par boîte de 5. La gamme HASS comprend aussi les blocs C10 et C14, des disques de 98 mm et une version LT.

Quelle est la durée de conservation d'Amber Mill H ?

Trois ans, dans l'emballage fermé, entre 0 et 40 °C, à l'abri de la lumière directe, de la chaleur et de l'humidité.

Conclusion

Amber Mill H s'adresse au praticien qui veut livrer un inlay, un onlay ou une couronne de prémolaire dans la séance, sans investir dans un four ni immobiliser le fauteuil pendant une cristallisation. Sa base de céramique cristalline lui donne des bords nets, une résistance annoncée au-dessus des hybrides conventionnels et la liberté du protocole de collage. Les teintes A1, A2 et A3 sont disponibles en boîte de 5 blocs HT C12, expédiées sous 24/48 h. Pour les couronnes molaires et les bridges, retrouvez nos blocs de disilicate de lithium et l'ensemble de nos matériaux CAD/CAM.

Dispositif médical de classe IIa, marquage CE 2195. Fabricant : HASS Corp. (Corée du Sud) — mandataire européen : KTR Europe GmbH. Réservé aux professionnels de l'art dentaire. Lisez attentivement la notice du fabricant avant utilisation. VITA ENAMIC, Cerasmart et Lava Ultimate sont des marques de leurs détenteurs respectifs, citées à des fins de comparaison uniquement.
